기초에서 실무까지 XML 웹 서비스

책 정보

출판사 : 프리렉

출판사 책 사이트 : https://freelec.co.kr/book/catalogue_view.asp?page=2&UID=60#review
동영상 강의 사이트 : 동영상 강좌는 쓰레기 임.

출판년도(초판) : 2003-10-02

저자 정보

신민철

용어 정리

OMG : Object Management Group
CORBA : Common Object Request Broker Architecture
DCOM : Distributed Component Object Model
RMI : Remote Method Invocation
SOAP : Simple Object Access Protocol
UDDI : Universal Description, Discovery and Integration
WDSL : Web Service Description Language
JWSDP : Java Web Service Developer Pack
WS : Web Service
DOM : Document Object Model
SAX : Simple API for XML
JAXP : Java API for XML Processing
XSLT : XML Stylesheet Language Transformation
JAX-RPC : Java API for XML-based RPC
RPC : Remote Procedure Call
WAR : Web Application Archives
Marshalling : Java -> XML
Unmarshalling : XML -> Java
JAX-WS : Java API for XML Web Service
PI : Processing Instruction, 프로세싱 지시자
xsd : XML Schema Definition , xml 스키마 정의 파일 확장자
xsi : XML Schema Instance
URN : Uniform Resource Name (링크)

추가적인 용어

Jabber : 관련 사이트#1
WS-I :

약어

ns : NameSpace
tns : TargetNameSpace
xs : xml schema

1장 . 웹서비스 개요

웹서비스 구성 하는 3가지 요소

웹 서비스 제공자 : Provider

Publish : 서비스 공개

웹 서비스 중계자 : Broker

Find : 서비스 검색

웹 서비스 소비자 : Consumer

Bind : 특정 프로토콜을 이용해서 웹 서비스 시스템에 접속하는 것을 의미

UDDI : 공개 및 검색

웹 서비스의 공개(publish) 와 검색(find)를 위한 XML 저장소(registory)의 구현과 사용 방법을 표준화 한것

WDSL : 웹 서비스 기술 언어

표준화된 방식으로 웹 서비스의 인터페이스를 기술하는 XML 기술

SOAP : 단순 객체 접근 프로토콜

정보 교환을 위해 필요한 구조를 표준화 한 것

2장 . 웹 서비스 개발 S/W

JWSDP 소개

JWSDP란

자바에서 WS를 쉽게 구현 하기 위한 통합 개발 툴킷

JWSDP에 포함된 기술

JAXP : Java API for XML Processing

DOM , SAX 파서를 생성, XML 문서를 해석하기 위한 API를 제공
디폴트 파서 : Apache의 Xerces2를 사용
XSLT : XSL 문서를 사용하여 XML 문서를 변환
XSLT 엔진 : Apache의 Xalan 사용

JAX-RPC : Java API for XML-base RPC

SOAP 메시지에 근거한 RPC 방식의 WS C/S 개발위한 API
서버 개발 시

WSDL 문서 자동 생성 기능
WAR 파일 생성

클라이언트 개발 시

WSDL 기반으로 stub 코드 생성

실행 시 내부적으로 JAXP 와 SAAJ를 이용하여 SOAP 메시지 생성, 전송, 해석하는
역할을 함.
현재는 JAX-WS 라고 함 (Java API for XML Web Services)

JAXB : Java Architecture for XML Binding

Java object <-> XML 문서 (마샬링 , 언마샬링)
XML과 자바 코드 사이를 매핑하는 표준 방법을 제공

JAXR : Java API for XML Registries

여러 가지 종류의 XML 저장소에 일관 되게 접근하여 정보를 저장하거나 검색할 수 있는
표준 API를 제공
XML 저장소 종류 의 예 : ebXML , UDDI 레지스트리

SAAJ : SOAP with Attachments API for Java

SOAP 메시지를 생성하고 , 전송하는 API

JAXM : Java API for XML Messaging

비동기적인 웹 서비스 형태를 구현하기 위한 API 제공

Tomact : 아파치 JSP 엔진
Java WSDP Registry Server : 테스트용 UDDI 레지스트리 임.

3장 . XML 기초 문법

XML문서의 종류

Well-Formed Document
Valid Document

EBNF 표기법

Exteneded Backus-Nar Form

예) XML 및 ASN.1 등을 정의 할때 사용함.

문법 형태

Symbol ::= Expression

Pattern 결합

A? : 옵션, A 표현이 올 수도 있고 안 올 수도 있음
A B : 순차, A 다음에 B
A|B : 선택, A 혹은 B
A-B : A는 오지만 B는 오지 말아야
A+ : 한개 이상
A* : 0 이거나 한개 이상

XML 문서 구조 및 선언

문서 : 서두 + 엘리멘트

서두 : PI

<? ?> : 형식

엘리멘트 : 1개의 root 엘리멘트

문서 선언

<?xml version="1.0" encoding="utf-8" standalone="yes"?>

이 선언 이전에 어떤 문자열도 올 수 없다. 주석도
그리고 <?xml 와 같이 받드시 <?xml 빈공백 올수 없다.

속성들

version : 필수 1.0 , 생략 불가
encoding : 문서의 인코딩 , 생략 가능 , 기본값 utf-8
standalone : DTD나 schema 참조 여부 기본값, yes

5장 . XML 스키마

요약

스키마 선언 관련 (참조링크)

xsi:noNamespaceSchemaLocation 속성 : 스키마 문서의 URI 경로를 명시 한다.

xsi:noNamespaceSchemaLocation="http://www.example.com/MyData.xsd"

xsi:schemaLocation 속성 : 네임스페이스와 스카마문서를 명시

xsi:schemaLocation="urn:MyData http://www.example.com/MyData.xsd"

URN : 독립적인 이름을 제공 부여 하기 위한 방법

NID(Namespace ID) 와 NSS(Namespace Specific String) 으로 구성되어 있음
각 구분은 콜론(:)으로 함.
예)

urn:한국-시민:000000-0000000
urn:xmlgo:registory1

Qname : qualified name , 적합한 이름

namespace_part + local_part
예) <xsd:element>

스키마(Schema) 파일 구조

확장자 : xsd
형식

<?xml version="1.0"?>

<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema">

</xsd:schema>

관련 엘리멘트들

외부 스키마 문서 참조용 엘리멘트들

<include>
<import>
<redefine>
<annotation>

새로운 엘리멘트 / 속성 선언관련 엘리멘트들

<element>
<attribute>
<simpleType>
<complexType>
<group>
<attributeGroup>
<notation>
<annotation>

주석 관련

<annoation>

(appinfo | documentation) *

</annotation>

엘리멘트 선언

- <xsd:element> 요소를 사용

데이터만 갖는 엘리멘트 선언

형식 : <xsd:element name="엘리멘트 이름"
minOccurs="최소횟수" maxOccurs="최대횟수" type="테이타 타입"/>
내용 : <title>책 제목</title>

자식을 갖는 엘리멘트
자식 과 속성을 갖는 엘리멘트
속성만 갖는 빈 엘리멘트
테이터 과 속성을 갖는 엘리멘트
글로벌 엘리멘트 참조
null 값을 가지는 엘리멘트

테이터가 0 아니라 null 상태를 인것을 의미함
nillable 속성값이 true 임

엘리먼트의 다형성

substitutionGroup 속성을 값 지정하여 같은 것으로 취급하게 함.

엘리멘트 범위

글로벌 엘리멘트

<xsd:schema> 하위에 선언
다른 곳에 참조(ref) 가능 함.

로컬 엘리멘트

다른 엘리멘트 하위에 선언
다른 곳에서 참조 불가능 함.

속성 선언

형식

<attribute
name="속성명"

use="optional|required" // 생략 가능 (기본값: optional)

default="기본값" // 속성 생략 기본 값 (use가 optional일 경우)

ref="참조할 전역 속성명"

type="테이타 타입" // build in 속성과 사용자 정의 속성 유형 모두 가능

속성도 선언위치에 따라 엘리멘트와 같이 글로벌과 로컬 속성을 구분되어 짐.

Data Type

분류 : 사용 용도에 따라

Built-in Simple Type

스키마 언어에 미리 정의 되어 있음
xsd:심플타입명 과 같은 형식

User define Simple Type

사용자가 새로 정의하는 심플 타입

Complex Type

사용자가 정의 복잡 타입
자식 엘리멘트 과 속성을 가지는 엘리멘트 선언시 사용

사용자 정의 Simple Type

공백으로 분리된 여러 데이터를 가지는 심플 타입 정의

형식 : <list itemType="심플 타입 이름">
문법

<xs:simpleType name="authors">

<xs:list itemType="xsd:string"/>

</xs:simpleType>

<xs:element name="authors" type="authors"/>

문서 사용예

여러 개의 심플 타입을 결합한 심플 타입 정의

설명 : <union> 하나 이상의 심플 타입을 결합하여 새로운 심플 타입을 정의
문법

사용예

<xs:simpleType name="OldPost">

<xs:restriction base="xsd:int">

<xs:length value="6">

</xs:restriction>

</xs:simpleType>

<xs:simpleType name="NewPost">

<xs:restriction base="xsd:int">

<xs:length value="5">

</xs:restriction>

</xs:simpleType>

<xs:simpleType name="post">

</xs:simpleType>

<xs:element name="post" type="post"/>

Wild Card

임의의 엘리멘트나 속성을 사용할 수 있도록 해주는 기능

<any>

엘리멘트 wild card
속성 설명

namespace : 엘리멘트의 ns를 지정함. anyURI 혹은 아래 값이 올 수 있음.
maxOccurs :
minOccurs :
processContents : 유효성 검사 여부. [ skip | strict | lax ]

skip : 유효성 검사 하지 않음
strict : 반드시 유효성 검사를 함.
lax : 스키마 정보를 얻을 수 있을 경유만 유효성 검사

namespace 의 anyURI 대신 올 수 있는 값들

값	설명
##any	어떤 ns에 속하는 엘리멘트든지 다 올 수 있다.
##other	Target ns를 제외한 다른 ns에 속하는 엘리멘트만 올 수 있음.
##targetNamespace	Target ns에 속하는 엘리멘트만 올 수 있음
##local	ns에 속하지 않는 엘리멘트만 올 수 있음.

<anyAttribute>

속성 wild card
속성 설명

namespace : 사용 가능한 속성의 네임스페이스
processContents : 유효성 검사 여부

namespace 의 anyURI 대신 올 수 있는 값들

값	설명
##any	어떤 ns에 속하는 속성이든지 다 올 수 있다.
##other	Target ns를 제외한 다른 ns에 속하는 속성만 올 수 있음.
##targetNamespace	Target ns에 속하는 속성만 올 수 있음
##local	ns에 속하지 않는 속성만 올 수 있음.

스키마 문서의 결합

<include> : 같은 ns를 가지는 문서의 결합
<import> : 다른 ns를 가지는 문서의 결합
<redefine> : 같은 ns나 ns가 없는 스키마 문서를 결합할 때 문서의 일부를 재 정의 할 때 사용

<include> 사용

문법

<xs:include schemaLocation="$포함될_스키마_문서"/>

<import> 사용

문법

<xs:import

namespace="$포함할_스키마_문서의_네임스페이스"

schemaLocation="$포함될_스키마_문서"/>

<redefine> 사용

문법

<xs:redefine schemaLocation="$포함될_스키마_문서"/>

</xs:redefine>

Namespace 가지는 Schema

문법

<?xml version="1.0"?>

<xs:schema

xmlns:xs="http://www.w3.org/2001/XMLSchema"

targetNamespace="$네임스페이스_이름"

elementFormDefault="$엘리멘트의 네임스페이스_포함여부"

attributeFormDefault="$속성의 네임스페이스_포함여부"

xmlns="$네임스페이스_이름">

…

</xs:schema>

속성들

targetNamespace : 스키마 문서에서 정의되는 새로운 마크업 언어가 가질 네임스페이스를
지정해 주면 된다.
elementFormDefault : 스키마 문서에 정의된 element들이 주어진 tns에 속할 것인지를 결정

qualified : tns에 속함 (기본값)
unqualified : tns에 속하지 않음

attributeFormDefault : 스키마 문서에 정의된 속성들이 주어진 tns에 속할 것인지를 결정

qualified : tns에 속함
unqualified : tns에 속하지 않음(기본값)

xmlns : 글로벌 선언을 로컬 엘리멘트 선언에 접두사(ns) 없이 참조 가능하도록 디폴트 ns 선언 해두는 것이다.

스키마 인스턴스 지정 방법

속성

xsi:noNamespaceSchemaLocation : ns 없는 스키마 문서 URI를 지정함
xsi:schemaLocation : ns가 있는 스키마 문서를 지정함

값 유형#1: “ns ~.xsd”
값 유형#1: “ns#1 ~.xsd ns#2 ~.xsd”

6장. SOAP 이해

SOAP 장점

SOAP는 경량 프로토콜

CORBA , RMI , DCOM에 비해

텍스트 기반 프로토콜

OS 중립적

HTTP 사용 가능
방화벽에 통과 가능

보안에 취약할 수 있음

SOAP 스펙

책의 버젼은 1.1
현재 버젼은 1.2
관련 사이트

SOAP 메시지 구조(1.1) xml schema 문서 URL

namespace : http://schemas.xmlsoap.org/soap/envelope

SOAP 메시지 구조(1.2) xml schema 문서 URL

namespace : https://www.w3.org/2003/05/soap-envelope/

SOAP 메시지 교환 모델

발신자과 수신자 모델

sender , receiver : endpoint(종점)
단방향 이동

Message Chain

단방향 메시지를 여러 개를 병합해서 더 복잡한 동작을 만들어 낼 수 있음.
중개자(intermdiary) 또는 Actor : 메시지를 발신하는 역할을 하는 종점

SOAP 메시지 구조

Envolpe : 필수적

관련 엘리멘트 <Envolpe>

Header : 선택적임

메시지 내용에 대한 추가적인 기능

트랙잭션 관리
발신자 인증

관련 엘리멘트 <Header>

자식 엔리멘트를 Header Entry라고 함.
Header Entry의 Root 엘리멘트는 접두어 붙은 QName으로 기술 되어야 한다.
속성들 (1.1) 기준

actor : 중개자(액터) 중 누가 헤더 엔트리를 처리할 것인가 지정

값 : actor URI

mustUnderstand : 반드시 처리해야 됨을 지정

0 | 1 , 1 -> 반드시 처리 해야 함.
기본값은 0

Body : 필수적

메시지 내용을 기술
관련 엘리멘트 : <Body>

Root 엔리멘트는 QName으로 기술 되어야 함.

<Fault> 엘리멘트

Body 하위 엘리멘트
자식 엘리멘트 목록

<faultcode> : 오류 코드 (1.1)
네임스페이스 접두를 사용해야 함.

오류 코드	설명
env:VersionMismatch	요청 SOAP 메시지의 <Envelope> 엘리멘트의 네임스페이스 명이 잘못 되었음을 발경한 경우
env:MustUnderstand	mustUnderstand 속성값이 1인 헤더 엔트리를 중계자(액터)또는 최종 수신자가 처리하지 못한 경우
env:Client	클라이언트의 요청 SOAP 메시지 정보가 불충분하여 처리할 수 없는 경우
env:Server	서버에서 SOAP메시지를 처리하는 도중 오류가 발생하는 경우

<faultstring> : 오류에 대한 설명
<faultactor> : 오류가 발생한 액터

중계자에서 오류가 발생한 경우 반드시 기술 되어야 함.

<detail> : 오류에 대한 추가적인 정보 기술

SOAP 인코딩

특정 프로그래밍 언어로 작성된 프로그램에서 SOAP 메시지를 생성할 때 프로그램 언어의 테이터형을
SOAP 메시지에서 표기하는 방법의미 한다.
encodingStyle 속성

// version 1.1

env:encodingStyle="http://schemas.xmlsoap.org/soap/encoding"

// version 1.2

env:encodingStyle="http://www.w3.org/2003/05/soap-encoding"

env:encodingStyle="http://www.w3.org/2003/05/soap-encoding http://cosmoslight/encoding"

단순 타입 표기법

<엘리멘트 xsi:type="xsd:$데이터_형">데이터</엘리멘트>

자바의 기본 형 과 xml schema 빌트인 형

Java	XML Schema
boolean	xsd:boolean
byte	xsd:byte
short	xsd:short
int	xsd:int
long	xsd:long
float	xsd:float
double	xsd:double
String	xsd:string

배열 표기법

<접두사:메소드명>

<배열참조변수명 href="#배열식별자"/>

</접두사:메소드명>

</array>

<ns0:addBooks>

<arrayOfString_1 href="#bookarray"/>

</ns0:addBooks>

</array>

구조체 표기법 : class 형을 의미

<env:Envelope

xmlns:구조체접두사=”구조체에_대한_네임스페이스_이름”>

<접두사:메소드명>

<구조체인자명 href="#식별자"/>

</접두사:메소드명>

<구조체_엘리멘트명 id="식별자" xsd:type="구조체접두사:구조체명">

<멤버변수명1 xsi:type=”테이터형”>값</멤버변수명1>

<멤버변수명2 xsi:type=”테이터형”>값</멤버변수명2>

</구조체_엘리멘트명>

<env:Envelope xmlns:ns1=”http://cosmoslight/struct”>

<ns0:addBook>

<Book_1 href="#bookId01"/>

</ns0:addBook>

<title xsi:type=”xsd:string”>Hello WebService</title>

</book>

SOAP 메시지를 전송하는 프로토콜

SOAP과 전송 프로토콜을 접목시키는 작업을 binding이라고 함.
HTTP 특징

연결 지향
무 상태

첨부 파일을 포함한 SOAP

SOAP Messages with Attachments
SOAP 메시지

SOAP Part
Attachment Part

8장. 웹서비스 시스템 개발

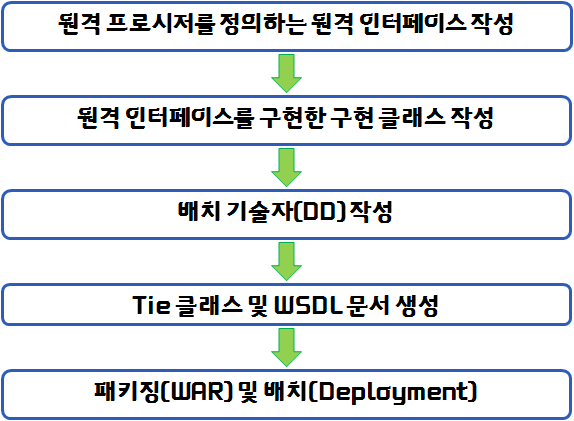

개발 순서

원격 프로시저를 정의하는 인터페이스 정의

패키지를 선언 해야 함.
java.rmi.Remote 인터페이스를 상속 받아야 함.
반환형과 인자형은 JAX-RPC에서 지원하는 타입이어야 함.
원격 프로시저는 java.rmi.RemoteException을 반드시 thorws 해야 함.

package hello;

import java.rmi.*;

public inteface HelloIF extends Remote{

public String sayHello(String s) throws RemoteException;

}

원격 인터페이스를 구현한 클래스 작성

구현 클래스의 접근 제어자는 public
인자가 없는 default 생성자가 꼭 있어야 함.

package hello;

public class HelloImpl implements HelloIF{

public String sayHello(String s) throws RemoteException{

return “hello “+s+” !”;

}

배치 기술(DD) 작성

web.xml 배치 기술자를 작성 : servlet 컨테이너에 배포시
web.xml 기술되는 내용

세션에 대한 정보
URL 매핑에 대한 정보
초기화에 대한 내용
welcome file에 대한 정보

web.xml 반드시 이어야 하는가 ?
RMI interface 배치 기술자 작성 : jaxrpc-ri.xml 문서를 작성

<?xml version="1.0"?>

<webService
xmlns="http://java.sun.com/xml/ns/jax-rpc/ri/dd"

version="1.0"

targetNamespaceBase="$원격_프로시저의_네임스페이스명"

typeNamespaceBase="$구조체에_대한_네임스페이스명">

<endport

name="$웝서비스_시스템_이름"

interfae="$원격_인터페이스명"

implmentation="$구현_클래스명"/>

<endpointMapping

endpointName="$웝서비스_시스템_종정명"

urlPatter="$URL_경로"/>

</webService>

targetNamespaceBase : 원격프로시저에 대한 네임스페이스명

http://localhost:8080/hello/webservice/wsdl

typeNamespaceBase : 구조체에 대한 네임스페이스명
<endpoint> : 웹서비스 시스템의 원격 인터페이스와 구현 클래스 이름 기술
웹 서비스 시스템 이름 기술

name : 웹서비스 시스템 이름

<endpointMapping>

endpointName : endpoint의 name 참조

war 파일 생성 : 임시용

Tie 클래스 와 WSDL 문서 생성

wsdeploy.bat :

파일 위치 : jaxrpc 의 bin 디렉토리 위치
역할

tie 클래스 생성
WSDL 문서 자동 생성하여 WAR파일에 추가함.

명령어 : wsdeploy -o 결과.war 임시용.war

WAR 패키징 및 배치

JAX-RPC에서 지원하는 Data Type

자바 기본 데이터 타입(Primitives Type)

boolean
byte
short
int
long
float
double

j2se sdk 클래스

java.lang

Boolean
Byte
Short
Integer
Long
Float
Double
String

java.math

BigDecimal
BigInteger

java.util

Calender
Date

Collection 타입의 클래스

java.util.List

ArrayList
LinkedList
Stack
Vector

java.util.Map

HashMap
Hashtable
Properties
TreeMap

java.util.Set

HashSet
TreeSet

Arrays

1차원 배열 뿐만 아니라 다차원 배열도 지원함.

사용자 정의 클래스 조건

public 디폴트 생성자를 반드시 가져야 함
java.rmi.Remote 인터페이스를 직접 또는 간접적으로 구현해서는 안됨.
모든 필드의 테이터 형은 JAX-RPC가 지원하는 타입으로 구성되어야 함
필드는 final 또는 transient로 선언되면 안됨
필드는 private 또는 protected 접근 지정자를 가져야 함
필드에 대한 public getter/setter 메소드를 가져야 한다.

9장. 웹 서비스의 명세화

목적

웹 서비스 제공자는 웹 서비스의 기능 WSDL로 문서로 작성해서 웹 서비스 소비자가 다운로드 받을 수 있도록 웹 서버에 저장 하고 WSDL 문서의 다운로드 URL을 UDDI 레지스트리에 공개 해야 함.
WSDL 문서는 웹 서비스 코드로 부터 자동 생성하는 도구를 사용하여 작성됨.

WSDL 소개

CORBA의 IDL와 비슷함.

WDSL 문서의 구조

도식

<types>

인자 및 리턴값에서 사용될 복합 타입 기술, [ 0 or 1 ]

</types>

인자 및 리턴값을 기술, [ 1 or n ]

</message>

원격 프로시저 기술, [ 1 or n ]

</operation>

[1 or n]

</portType>

호출에 사용되는 프로토콜에 대한 정보 기술, [1 or n]

</binding>

<port>

웹 서비스 시스템의 URL(종점:endpoint) 기술, [1 or n]

</port>

[1 or n]

</service>

</definitions>

사람이 읽기 위한 주석 , [0 or n]

</documentation>

외부 파일에 정의되어 있는 내용을 참조, [0 or n]

</import>

<definitions> 엘리멘트

WSDL에서 사용되는 네임스페이스들을 선언
속성

name : WSDL 문서의 내부 이름을 기술
targetNamespace : WSDL에서 정의하는 원격 프로시저에 대한 ns 이름 기술

관례적으로 많이 사용되는 네임스페이스

접두사	네임스페이스명	설명
wsdl	http://schemas.xmlsoap.org/wsdl/	WSDL에 대한 네임 스페이스
soap	http://schemas.xmlsoap.org/wsdl/soap/	SOAP 바인딩에 대한 네임 스페이스
http	http://schemas.xmlsoap.org/wsdl/http/	HTTP GET & POST 바인딩에 대한 네임스페이스
mime	http://schemas.xmlsoap.org/wsdl/mime/	MIME 바인딩에 대한 네임스페이스
soapenc	http://schemas.xmlsoap.org/soap/encoding	SOAP 1.1 인코딩에 대한 네임스페이스
soapenc	http://www.w3.org/2003/05/soap-encoding	SOAP 1.2 인코딩에 대한 네임스페이스
soapenv	http://schemas.xmlsoap.org/soap/envelope	SOAP 1.1 에 대한 네임스페이스
soapenv	http://www.w3.org/2003/05/soap-envelope	SOAP 1.2 에 대한 네임스페이스
xsi	http://www.w3.org/2000/10/XMLSchema-instance	XML Schema 인스턴스에 대한 네임스페이스
xsd	http://www.w3.org/2000/10/XMLSchema	XML Schema 에 대한 네임스페이스
tns	(various)	현재 WSDL 문서에 정의된 내용에 대한 네임스페이스

<message> 엘리멘트

원격 프로시저의 인자와 반환값에 대한 정보를 기술함.
속성 :

name : 구분하기 위한 이름, 필수, <operation> 에서 참조함.

<part> : 하위 엘리멘트, 인자 및 반환 값에 대한 정보를 기술

속성

name : 변수 이름
type : 데이터 타입 , Qname형태로 기술

문법

</message>

<types> 엘리멘트

원격 프로시저의 인자 및 반환값에 사용되는 복합 타입을 기술하기 위한 엘리멘트
복합 타입을 사용하지 않으면 생략가능
기본 문법

<types>

<schema

targetNamespace="$복합_타입_ns명"

xmlns:tns="$복합_타입_ns명"

xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/"

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/"

xmlns="http://www.w3.org/2001/XMLSchema">

</complexType>

</schema>

</types>

사용예

배열 정의

</restriction>

</complexContent>

</complexType>

구조체 정의 : 자바의 클래스에 해당됨

</sequence>

</complexType>

<portType>과 <operation> 엘리멘트

<portType> : 자바의 인터페이스에 해당함.

하위에 여러 개의 <operation>이 존재 할 수 있음.
속성

name : 필수, 일반적으로 인터페이스명 기술 됨. <binding>에서 참조함

<operation> : 자바의 메소드에 해당함

name : 원격 프로시저 즉 메소드명이 기술됨.
parameterOrder : 인자들의 순서를 지정함
<message>의 <part> 들의 이름을 순서 대로 적는다.
<input> 엘리멘트

인자 정보를 기술
message 속성에 <message> 엘리멘트 참조를 기술 함.

<output> 엘리멘트

반환 값 정보를 기술
message 속성에 <message> 엘리멘트 참조를 기술 함.

문법

</operation>

...

</portType>

<binding> 엘리멘트

웹 서비스 시스템과 웹 서비스 소비자인 클라이언트 간의 통신 방법을 기술하는 엘리멘트
바인딩 이란 웹 서비스 시스템에 접속하는 것
<binding> 의 속성

name : 바인딩 이름, 필수, <service>에 참조됨
type : <portType>의 name을 기술 함.

바인딩의 종류

SOAP 바인딩
HTTP 바인딩
MIME 바인딩

SOAP 바인딩 작성 문법

문법

<soap:binding

transport="http://schemas.xmlsoap.org/soap/http"

style="rpc|document"/>

<soap:operation soapAction="HTTP SOAPAction Header Value"/>

<input>

<soap:body namespace="$operation_input_ns_name"

use="encoded"

encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>

</input>

<soap:body namespace="$operation_output_ns_name"

use="encoded"

encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>

</output>

<fault>

<soap:body namespace="$fault_ns_name"

use="encoded"

encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>

</fault>

</operation>

</binding>

<soap:binding>

soap 는 xmlns:soap=”http://schemas.xmlsoap.org/wsdl/soap” 의 네임 스페이스 임
하위 속성

transport : 전송 프로토콜의 네임 스페이스 이름을 기술
style : 전달되는 SOAP 메시지의 형태를 기술

rpc : 프로시저명과 인자를 포함하고 있음
document : 단순 정보 전달용(기본값)

<operation>

name 속성 : <portType> 하위의 <operation>의 name

<soap:operation>

soapAction 속성

HTTP를 전송용 프로토콜 사용할때는 반드시 언급해야 함.

<input>

원격 프로시저의 파라미터에 대한 네임스페이스과 인코딩 방법을 기술

<output>

원격 프로시저의 반환값에 대한 네임스페이스과 인코딩 방법을 기술

<fault>

오류값을 표현에 대한 네임스페이스과 인코딩 방법을 기술

<soap:body>의 속성

namespace : 호출 및 결과를 표현하기 위한에 대한 네임스페이스 기술
use : 인코딩 방법을 별도로 사용하는지에 대한 여부를 기술 (literal | encoded)

literal : 인코딩 없이 그대로 전달
encoded : encodingStyle에 선언된 방식을 사용한다는 뜻

encodingStyle : 인코딩 방식

HTTP 바인딩 작성 문법

세가지 방식

HTTP GET 방식 - URL 인코딩 방식
HTTP GET 방식 - URL 대체 방식
HTTP POST 방식

필요하면 정리

MIME 바인딩 작성 문법

필요하면 정리

<service>, <port> 엘리멘트

웹 서비스 시스템에 대한 URL 정보를 기술
작성 문법

<soap:address location="$WebService_URL"/>

</port>

<http:address location="$WebService_URL"/>

</port>

</service>

속성 및 하위 요소 설명

service.name : 웹 서비스명을 기술
port.name : 포트 이름을 기술
port.binding : <binding>의 이름 참조
<soap:address> : 웹서비스가 soap 바인딩을 이용할 때 정보
<http:address> : 웹서비스가 http 바인딩을 이용할 때 정보
<soap:address> 나 <http:address>의 location :

실제 Web 서비스의 URL 기술함.

자동 생성된 WSDL 문서 보기

자동 생성 시

<soap:address location="REPLACE_WITH_ACTUAL_URL"/> 부분을 수정해 주어야 한다.

JAX-RPC에 제공하는 도구

wsdeploy.bat : tie 클래스 생성및 WSDL 문서 자동 생성하여 WAR 파일에 추가함
wscompile.bat : 웹 서비스 시스템의 인터페이스 및 구현 클래스 생성

관련 : config.xml 필요 wsdl 문서와 동일한 위치
wscompile -import -keep config.xml

keep : 소스 파일 생성하는 옵션

config.xml

<?xml version="1.0" encoding="UTF-8"?>

</configuration>

속성

location : wsdl 문서의 위치
packageName : 웹 서비스 시스템의 인터페이스 및 구현 클래스가 속하는 패키지를 지정함

12장. 웹 서비스 클라이언트 개발

JAX-RPC 클라이언트 호출 모델

정적 스텁 호출 모델

정적 스텁을 이용해서 원격 프로시저를 호출하는 모델
정적 스텁 : WSDL 문서를 이용해서 수동으로 생성된 스텁 클래스

동적 프록시 호출 모델

동적 프록시 하여 수동으로 스텁클래스를 생성하지 않고 호출하는 함.
동적 프록시 : 동적으로 생성되는 프록시 웹 서비스 시스템과 웹 서비스 클라이언트를 연결해
주는 스텁 클래스를 말함.

동적 호출 인터페이스 모델

클라이언트 측에서 원격 인터페이스명을 알지 못해도 동적으로 원격 메서드를 호출할 수
있도록 해주는 모델
Call 객체를 이용함
DII(동적 호출 인터페이스) : 동적으로 호출 가능한 인터페이스

웹 서비스 시스템 실행 확인

해당 URL로 시험 하여 결과 나타남.
stub을 이용하기 위한 기본 정보 WSDL 문서에 있음 **

정적 stub 호출 모델

stub 클래스 생성

wscompile.bat 이라는 도구 사용 (jswdp의 jaxrpc/bin에 존재)

생성 문법

wscompile -gen:client -d $output_dir config.xml
-gen:client : 클라이언트 측 스텁을 생성 시키라는 option
-d : 생성된 스텁을 저장할 디렉토리, 생략하면 현재 디렉토리 (.)

config.xml 문서 필요 다음 내용을 포함 함.

wsdl 문서를 다운로드 받는 URL

location 속성 : 시스템 종점 URL 이나 UDDI 에서 구할 수 있음

stub 클래스가 포함될 Package명

packageName 속성 : 시스템 종점 URL에서 확인 가능

클라이언트 프로그램 소스 작성 순서

1 - 웹 서비스 시스템의 구현 객체를 참조하는 객체를 생성

관련 클래스 명은 <service>엘리멘트의 name 속성값 + _Impl 임

$(wsdl_service_name)_Impl.class

2 - stub 객체 얻기

Stub stub = (Stub)webServiceRef.get$PortName();

3 - 원격 인터페이스 객체로 형 변환
4 - 원격 프로시저 호출
전체 소스

package hello;

import javax.xml.rpc.Stub;

public class HelloClient{

public static void main(String[] args){

//1 - 웹 서비스 시스템 구현 객체 생성

WebService_Impl websvc = new WebService_Impl();

//2 - stub 객체 얻기

Stub stub = (Stub) websvc.getHelloIFPort();

//3 - 원격 인터페이스 객체로 형 변환

HelloIF hello = (HelloIF)stub;

//4 - 원격 프로시저 호출

String greet = hello.sayHello("cosmoslight");

System.out.println(greet);

}
}

동적 Proxy 호출 모델 - 소스 작성

ServiceFactory 객체 생성

관련 패키지 : javax.xml.rpc
ServiceFactory 클래스 추상화 클래스 임.

Service 객체 생성

javax.xml.rpc.Service 인터페이스형 객체를 생성
생성시 필요한 정보

wsdl 다운로드 URL
웹 서비스 네임스페이스명 - wsdl 문서에 있음

<definitions>의 targetNamespace

웹 서비스명 - wsdl 문서에 있음

<service>의 name

stub 객체 생성하기
원격 인터페이스 객체로 형 변환
원격 프로시저 호출
전체 소스

package hello;

import javax.xml.rpc.*;

import javax.xml.namespace.*;

import java.net.*;

public class HelloClient{

public static void main(String[] args){

//1 - ServiceFactory 객체 생성

ServiceFactory svcFactory = ServiceFactory.newInstance();

//2 - Service 객체 생성

URL wsdlurl = new URL(

"http://localhost:8080/hello/webservice?WSDL");

QName serviceQName = new QName("http://localhost:8080/hello/webservice/wsdl/webservice",

"Webservice");

Service service =

svcFactory.createService(wsdlurl,serviceQName);

//3 - stub 객체 생성하기

QName portQName = new QName("http://localhost:8080/hello/webservice/wsdl/webservice"

,"HelloIFPort")

Stub stub = (Stub) service.getPort(portQName,hello.HelloIF.class);

//4 - 원격 인터페이스 객체로 형 변환

HelloIF hello = (HelloIF)stub;

//5 - 원격 프로시저 호출

String greet = hello.sayHello("cosmoslight");

System.out.println(greet);

}
}

동적 호출 인터페이스 모델 - 소스 작성

ServiceFactory 객체 생성
Service 객체 생성
Call 객체 생성의 속성값 지정

구분	관려 메소드	설명
종점 지정	call.setTargetEndpointAddress("종점URL")
SOAPACTION 사용 여부	call.setProperty( Call.SOAPACTION_USE_PROPERTY, new Boolean(true) or new Boolean(false));	false : 사용 안함 (기본값) true : 사용함 (일반적)
SOAPACTION URI 지정	call.setProperty("URI");	SOAPACTION을 사용할 경우에 URI 경로가 없다면 “”로 지정해야 함.
SOAP 메시지 인코딩 지정	call.setProperty( "javax.xml.rpc.encodingstyle.namespace.uri", "http://schemas.xmlsoap.org/soap/encoding/");	기본 인코딩을 soap 인코딩으로 지정
원격 프로시저 이름 지정	call.setOperationName( new QName("원격 프로시저 네임스페이스명", "원격 프로시저명"));	원격 프로시저명은 WSDL 문서에 있는 <operation> 엘리멘트의 name 속성값과 동일해야 함
원격 프로시저 인자형 지정	call.addParameter("인자형", new QName("http://www.w3.org/2001/XMLSchema", "인자형"), ParameterMode.IN);	addParameter는 인자 개수만큼 존재 해야 함. 인자명은 WSDL 문서에 있는 <part> 엘리멘트 name 속성명과 동일 해야 함. 인자형은 XML 스키마 언어의 빌트인 SympleType이 와야 함.
원격 프로시저 반환형 지정	call.setReturnType( new QName("http://www.w3.org/2001/XMLSchema", "반환형"));	원격 프로시저의 반환형 지정

Call 객체를 통해 원격 메소드 호출

소스

package hello;

import javax.xml.rpc.*;

import javax.xml.namespace.*;

import java.net.*;

public class HelloClient{

public static void main(String[] args){

//1 - ServiceFactory 객체 생성

ServiceFactory svcFactory = ServiceFactory.newInstance();

//2 - Service 객체 생성

URL wsdlurl = new URL(

"http://localhost:8080/hello/webservice?WSDL");

QName serviceQName = new QName("http://localhost:8080/hello/webservice/wsdl/webservice",

"Webservice");

Service service =

svcFactory.createService(wsdlurl,serviceQName);

//3 - call 객체 생성하기 및 속성값 지정

QName portQName = new QName("http://localhost:8080/hello/webservice/wsdl/webservice"

,"HelloIFPort")

Call call = service.createCall(portQName);

call.setTargetEndpointAddress("http://localhost:8080/hello/webservice");

call.setProperty(Call.SOAPCTION_USE_PROPERTY,new Boolean(true));

call.setProperty(Call.SOAPCTION_URI_PROPERTY,"");

call.setProperty("javax.xml.rpc.encodingstyle.namespace.uri",

"http://schemas.xmlsoap.org/soap/encoding/");

call.setOperation(new QName("http://localhost:8080/hello/webservice/wsdl/webservice",

"sayHello"));

call.addParameter("String_1"

,new QName("http://www.w3.org/2001/XMLSchema","string")

,ParameterMode.IN);

call.setReturnType("String_1"

,new QName("http://www.w3.org/2001/XMLSchema","string"));

//4 - Call 객체를 통해 원격 메소드 호출

Object params[] = {new String("cosmoslight")};

//5 - 원격 프로시저 호출

String greet = (String) call.invoke(params);

System.out.println(greet);

}
}

SAAJ를 이용한 클라이언트

import java.io.*;

import java.util.*;

import javax.xml.parsers.*;

import org.w3c.dom.*;

import org.xml.sax.*;

import javax.xml.soap.*;

import javax.xml.transform.dom.*;

public class HelloClient {

/// Field

/// Constructor

/// Method

public static void main(String args[]) {

try {

//DOM 파서 생성

DocumentBuilderFactory factory = DocumentBuilderFactory.newInstance();

factory.setNamespaceAware(true);

DocumentBuilder parser = factory.newDocumentBuilder();

//요청 SOAP 메세지 DOMSource 생성

String sendMessage =

"<?xml version=\"1.0\" encoding=\"UTF-8\"?>" +

"<env:Envelope " +

" xmlns:env=\"http://schemas.xmlsoap.org/soap/envelope/\"" +

" xmlns:xsd=\"http://www.w3.org/2001/XMLSchema\"" +

" xmlns:xsi=\"http://www.w3.org/2001/XMLSchema-instance\"" +

" xmlns:enc=\"http://schemas.xmlsoap.org/soap/encoding/\"" +

" xmlns:ns0=\"http://localhost:8080/hello/webservice/wsdl/webservice\"" +

" env:encodingStyle=\"http://schemas.xmlsoap.org/soap/encoding/\">" +

" <env:Body>" +

" <ns0:sayHello>" +

" <String_1 xsi:type=\"xsd:string\">길동</String_1>" +

" </ns0:sayHello>" +

" </env:Body>" +

"</env:Envelope>";

StringReader reader = new StringReader(sendMessage);

InputSource is = new InputSource(reader);

Document document = parser.parse(is);

DOMSource requestSource = new DOMSource(document);

//SOAPMessage 객체 생성

MessageFactory messageFactory = MessageFactory.newInstance();

SOAPMessage requestSoapMessage = messageFactory.createMessage();

SOAPPart requestSoapPart = requestSoapMessage.getSOAPPart();

requestSoapPart.setContent(requestSource);

//SOAPConnection 객체 생성

SOAPConnectionFactory scf = SOAPConnectionFactory.newInstance();

SOAPConnection connection = scf.createConnection();

//요청 SOAP 메세지 보내고, 응답 SOAP 메세지 받기

SOAPMessage responseSoapMessage = connection.call(requestSoapMessage,

"http://localhost:8080/hello/webservice");

//응답 결과 얻기

SOAPPart responseSoapPart = responseSoapMessage.getSOAPPart();

SOAPEnvelope se = responseSoapPart.getEnvelope();

SOAPBody sb = se.getBody();

Name name = se.createName("sayHelloResponse","ns0",

"http://localhost:8080/hello/webservice/wsdl/webservice");

Iterator iterator = sb.getChildElements(name);

SOAPElement eSayHelloRespons = (SOAPElement) iterator.next();

name = se.createName("result");

iterator = eSayHelloRespons.getChildElements(name);

SOAPElement eResult = (SOAPElement) iterator.next();

iterator = eResult.getChildElements();

javax.xml.soap.Text text = (javax.xml.soap.Text) iterator.next();

System.out.println(text.getValue());

} catch(Exception e) {

e.printStackTrace();

}

cosmoslight.huni@gmail.com님이 다음 문서를 첨부했습니다.

[책]기초에서 실무까지 XML 웹서비스

Google 문서: 온라인에서 문서를 만들고 수정해 보세요.
Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
다른 사용자가 Google 문서의 문서를 나와 공유하여 발송된 이메일입니다.

2019년 7월 8일 월요일

[책]기초에서 실무까지 XML 웹서비스

책 정보

저자 정보

용어 정리

추가적인 용어

약어

1장 . 웹서비스 개요

웹서비스 구성 하는 3가지 요소

UDDI : 공개 및 검색

WDSL : 웹 서비스 기술 언어

SOAP : 단순 객체 접근 프로토콜

2장 . 웹 서비스 개발 S/W

JWSDP 소개

JWSDP란

JWSDP에 포함된 기술

3장 . XML 기초 문법

XML문서의 종류

EBNF 표기법

XML 문서 구조 및 선언

5장 . XML 스키마

요약

스키마(Schema) 파일 구조

엘리멘트 선언

엘리멘트 범위

속성 선언

Data Type

공백으로 분리된 여러 데이터를 가지는 심플 타입 정의

여러 개의 심플 타입을 결합한 심플 타입 정의

Wild Card

<any>

<anyAttribute>

스키마 문서의 결합

<include> 사용

<import> 사용

<redefine> 사용

Namespace 가지는 Schema

스키마 인스턴스 지정 방법

6장. SOAP 이해

SOAP 장점

SOAP 스펙

SOAP 메시지 교환 모델

SOAP 메시지 구조

SOAP 인코딩

자바의 기본 형 과 xml schema 빌트인 형

SOAP 메시지를 전송하는 프로토콜

첨부 파일을 포함한 SOAP

8장. 웹서비스 시스템 개발

개발 순서

JAX-RPC에서 지원하는 Data Type

9장. 웹 서비스의 명세화

목적

WSDL 소개

WDSL 문서의 구조

<definitions> 엘리멘트

<message> 엘리멘트

<types> 엘리멘트

<portType>과 <operation> 엘리멘트

<binding> 엘리멘트

바인딩의 종류

SOAP 바인딩 작성 문법

HTTP 바인딩 작성 문법

MIME 바인딩 작성 문법

<service>, <port> 엘리멘트

자동 생성된 WSDL 문서 보기

12장. 웹 서비스 클라이언트 개발

JAX-RPC 클라이언트 호출 모델

웹 서비스 시스템 실행 확인

정적 stub 호출 모델

동적 Proxy 호출 모델 - 소스 작성

동적 호출 인터페이스 모델 - 소스 작성

SAAJ를 이용한 클라이언트

댓글 없음:
